БУДОВА ЕНДОСКОПУ

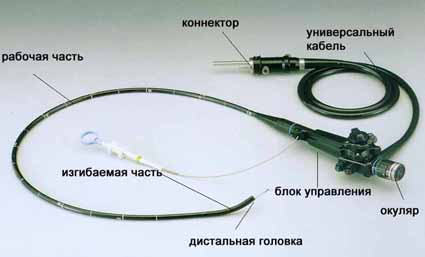

        Фіброскоп - складний оптичний прилад. У основі передачі зображення по гнучкому світловоду лежить принцип багаторазового віддзеркалення світлового променя від стінок волокна.

Фибра

      Світловід є гнучке скляне волокно діаметром 30 мкм. Якщо узяти певну кількість таких волокон і укласти їх в джгут строго орієнтовано, то ми отримаємо оптичну систему, здатну передавати зображення.

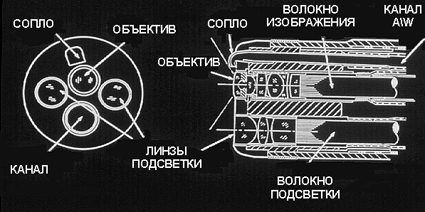

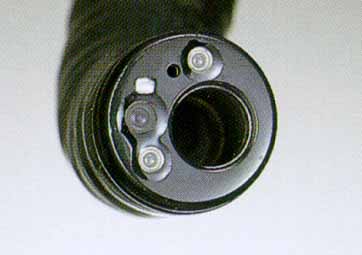

Дистальна голівка – на ній знаходяться системи лінз зображення і підсвічування. Це найніжніша частина ендоскопа, до якої треба відноситися особливо дбайливо, – ретельно промивати після дослідження, при обробці не ударити її об кахель, посуд. Характерні пошкодження дистальної голівки – сколи клею, тріщини лінз – все це приводить до розгерметизації лінз і пошкодження оптики, що спричиняє за собою найдорожчий ремонт апарату.

З розвитком технології виробництва електронних напівпровідникових приладів був розроблений так званий прилад із зарядовим зв'язком (ПЗЗ - матриця). Вона є полем, що складається з елементарних напівпровідникових вічок. Аналогічно, дане елементарне вічко відповідає одному світлопроводу волоконної оптичної системи. Зображення, потрапляючи на цю матрицю, перетвориться в електричний і після спеціальної цифрової обробки відновлюється на екрані монітора.

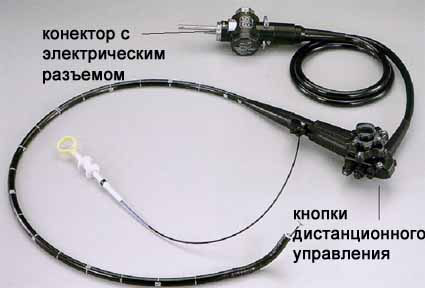

Відеоендоскоп



Пошкодження які можуть виникнути

Гнучкий ендоскопічний зонд - складний оптікомеханічний прилад. Який вимагає дбайливого звернення і обслуговування. Перед використанням устаткування, вживаного Вами в роботі, уважно вивчите ІНСТРУКЦІЮ.

Основні види пошкоджень можна розділити умовно представити як:
1. РОЗГЕРМЕТИЗАЦІЯ
2. ЗНОС ГНУЧКОЇ ЧАСТИНИ,
3. ВІДСУТНІСТЬ (слабка) ПОДАЧА ВОДИ, ПОВІТРЯ

РОЗГЕРМЕТИЗАЦІЯ - виникає в результаті:
- перфорації гуми дистального кінця;
- перфорації інструментального каналу;
- сколу покривного скла дистальної голівки.

РОЗГЕРМЕТИЗАЦІЯ може привести до того, що прилад буде залитий водою або дезінфектантом. Що приведе до погіршенні видимості або механізмів.

ЗНОС ГНУЧКОЇ ЧАСТИНИ, може привести до складності в управлінні гнучкої частини ендоскопу, до розгерметизації приладу, а також можна травмувати пацієнта.

ВІДСУТНІСТЬ (слабка) ПОДАЧА ВОДИ, ПОВІТРЯ робить неможливим (або) ускладнює дослідження.

Перелік пошкоджень які можуть виникнути:

  • Проходження бульбашок повітря разом з водою з каналу при подачі води
  • Люфт тяги Обрив тяги в блоці керування
  • Недостатній кут вигину
  • Прикуси частини, що згинається, і сорочки
  • Деформація частини, що згинається
  • Немає відсмоктування, або утруднено проходження інструменту через канал
  • Розгерметизація каналу «вода – повітря»
  • Розгерметизація каналу відсмоктування
  • Деформація сорочки
  • Розгерметизація сорочки
  • Запітніння під час дослідження
  • Пошкодження волокна зображення
  • Пошкодження об'єктиву
